Nissan N01 contactor chính đóng rồi nhả không nên được kết luận ngay là hỏng controller. Trong tài liệu Nissan N01, nhóm chẩn đoán LED 4 Flash hướng kỹ thuật viên vào mạch contactor: hở mạch, ngắn mạch hoặc sai dây. Vì vậy cần ghi đúng số lần nháy, đo cuộn hút và kiểm tra dây trước khi thay linh kiện đắt tiền.
Phạm vi áp dụng và căn cứ

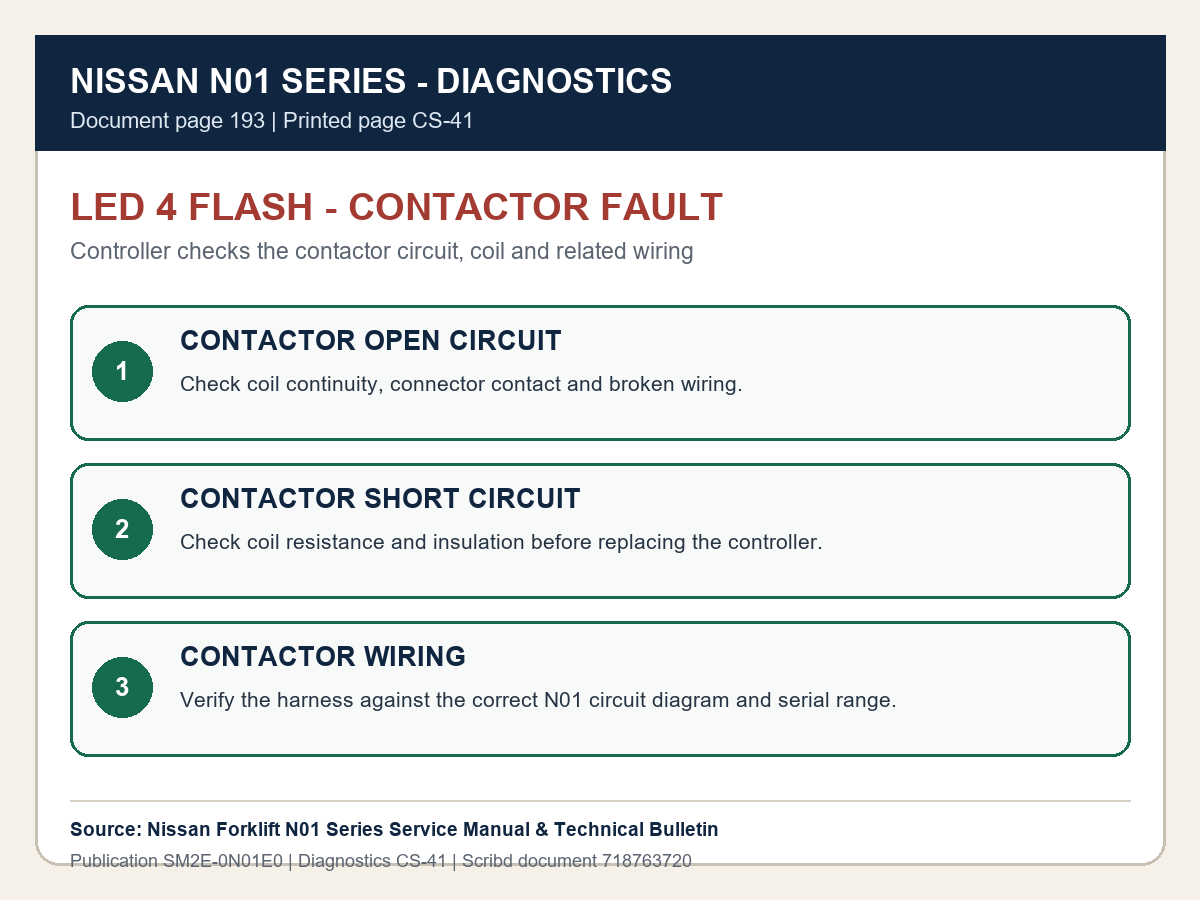

Bài này áp dụng cho xe nâng điện Nissan N01 có bộ điều khiển và cách báo LED phù hợp tài liệu SM2E-0N01E0. Không áp dụng bảng 4 nháy cho model khác khi chưa đối chiếu service manual đúng số khung. Hình trên tóm tắt dữ liệu tại phần Diagnostics, trang in CS-41.
Dấu hiệu thường gặp
- Bật khóa nghe contactor hút rồi nhả ngay.
- Xe không chạy hoặc mất cả chạy và nâng, trong khi màn hình vẫn sáng.
- Đèn chẩn đoán trên controller lặp lại chu kỳ 4 nháy.
- Điện áp bình bình thường khi nghỉ nhưng sụt mạnh lúc contactor đóng.
Hiểu đúng cơ chế
Contactor chính nối bộ ắc quy với bus DC của bộ điều khiển. Controller chỉ giữ contactor khi điện áp, dòng cuộn hút và trạng thái mạch phản hồi hợp lệ. Cuộn hút đứt, chập vòng, giắc lỏng, dây sai hoặc tiếp điểm nguồn làm điện áp bus không đạt đều có thể tạo hiện tượng đóng rồi nhả.
Quy trình chẩn đoán
- Hạ càng, kéo phanh, đưa cần hướng về N, tắt khóa và rút giắc bình. Chờ tụ DC xả theo manual.
- Ghi điện áp danh định của xe và điện áp thực tế tại đầu bình. Quan sát số lần LED nháy ít nhất ba chu kỳ.
- Kiểm tra cầu chì điều khiển, đầu cos, giắc cuộn hút, dây từ controller đến contactor; tìm chân cháy, lỏng hoặc oxy hóa.
- Tách cuộn contactor khỏi controller rồi đo điện trở. So sánh với contactor đúng mã hoặc thông số hãng; giá trị vô cùng cho thấy hở mạch, quá thấp gợi ý chập cuộn.
- Đo điện áp cấp cuộn trong thời điểm bật khóa. Nếu có lệnh cấp đúng nhưng contactor không giữ, kiểm tra cuộn và cơ cấu cơ khí. Nếu không có lệnh, quay lại chuỗi liên động và dây điều khiển.
- Đo sụt áp hai đầu tiếp điểm lực khi contactor đã đóng. Sụt áp cao hoặc đầu cọc nóng chỉ ra tiếp điểm cháy hay mối nối điện trở lớn.
- Đối chiếu sơ đồ đúng serial trước khi sửa dây. Không cấp điện trực tiếp vào chân controller để thử.
Phương án sửa theo kết quả đo
| Kết quả | Xử lý phù hợp |
|---|---|
| Cuộn hút hở hoặc chập | Thay contactor đúng điện áp cuộn, dòng tải và mã tương thích. |
| Giắc hoặc dây lỗi | Sửa đúng tiết diện, bấm cos chuẩn, cố định chống rung và đối chiếu sơ đồ. |
| Tiếp điểm lực cháy | Thay cụm tiếp điểm/contactor theo hướng dẫn; kiểm tra nguyên nhân dòng cao. |
| Nguồn sụt khi đóng | Kiểm tra cell yếu, cáp bình, giắc Anderson, cầu chì và đầu nối. |
| Mạch ngoài đạt nhưng vẫn lỗi | Kiểm tra đầu ra controller bằng quy trình hãng; chỉ sửa/thay controller sau khi loại trừ tải và dây. |
Cảnh báo an toàn
Ắc quy xe nâng có dòng ngắn mạch rất lớn. Không dùng tua vít chập tiếp điểm, không câu tắt interlock và không đo cách điện khi controller còn nối mạch. Người thực hiện cần dụng cụ cách điện, kính bảo hộ và quy trình khóa nguồn.
Kiểm tra sau sửa
Xóa lỗi theo quy trình manual, bật khóa nhiều lần, chạy thử không tải rồi tăng tải. Đo lại sụt áp tiếp điểm và nhiệt độ cáp sau chu kỳ làm việc. Xác nhận tiến/lùi, phanh, lái, nâng/hạ và toàn bộ liên động hoạt động bình thường.
