Xe nâng điện Nissan N01 báo điện áp thấp hoặc không cho chạy không nên được kết luận chỉ bằng vạch pin trên màn hình. Trong tài liệu dịch vụ N01, nhóm cảnh báo nguồn được nhận biết bằng 7 lần nháy của đèn trạng thái bộ điều khiển; ý nghĩa là điện áp ắc quy nằm ngoài vùng làm việc, có thể thấp hoặc cao. Vì vậy phải ghi đúng tín hiệu hiển thị và đo điện áp ngay tại thời điểm xe nhận tải.
Phạm vi áp dụng
Bài này dùng để định hướng cho Nissan N01 series, gồm các cấu hình được tài liệu SM2E-0N01E0 liệt kê như GN01L16/GN01L18, N01L13/N01L15/N01L18 và SN01L13HQ. Điện áp danh định, bộ điều khiển và sơ đồ chân có thể khác theo serial; cần đối chiếu nhãn bình và manual đúng xe trước khi đo.
Dấu hiệu sát với lỗi nguồn
- Đèn trạng thái controller nháy 7 lần theo chu kỳ.
- Contactor chính đóng rồi nhả, xe không chạy hoặc bị giới hạn công suất.
- Màn hình vẫn sáng nhưng tắt/reset khi đạp ga hoặc ra lệnh nâng.
- Xe làm việc bình thường khi bình vừa sạc, sau đó yếu nhanh khi có tải.
Nếu màn hình không sáng hoàn toàn, cần kiểm tra thêm cầu chì điều khiển, khóa điện và nguồn nuôi màn hình; đó chưa đủ căn cứ để gọi là lỗi 7 nháy.
Vì sao điện áp tĩnh có thể “đủ” nhưng xe vẫn lỗi?
Đồng hồ đo khi xe nghỉ chỉ cho biết điện áp không tải. Khi mô-tơ kéo hoặc mô-tơ bơm nhận dòng lớn, một cell yếu, đầu cos oxy hóa, giắc bình cháy hoặc cáp có điện trở cao sẽ tạo sụt áp. Controller nhìn thấy điện áp DC bus thấp hơn ngưỡng bảo vệ và ngắt để tránh contactor rung, phát nhiệt hoặc làm hỏng bán dẫn công suất.
Quy trình kiểm tra theo thứ tự
- Đảm bảo an toàn: hạ càng, kéo phanh đỗ, về số N, tắt khóa. Không đặt dụng cụ kim loại lên bình. Dùng kính, găng và thiết bị đo đúng cấp điện áp DC.
- Ghi dữ liệu trước khi xóa lỗi: chụp màn hình, số giờ máy, số lần nháy, trạng thái SOC, thời điểm lỗi và thao tác gây lỗi.
- Xác nhận cấu hình bình: đọc nhãn điện áp danh định, dung lượng Ah, loại chì-axit hoặc cấu hình thay thế được nhà sản xuất cho phép. Không suy từ kiểu dáng xe.
- Đo điện áp toàn bình khi nghỉ: đo ở đầu ra bình và tại đầu vào controller. Chênh lệch bất thường gợi ý tổn thất trên giắc, cầu chì, contactor hoặc cáp.
- Đo sụt áp có tải: quan sát điện áp trong lúc ra lệnh kéo/nâng có kiểm soát. Nếu tụt mạnh rồi hồi nhanh khi bỏ tải, kiểm tra từng cell, dung lượng thực và các mối nối trước khi nghi controller.
- Kiểm tra từng cell: đo tỷ trọng/điện áp cell theo quy trình của loại bình. Một cell lệch rõ so với các cell còn lại là dấu hiệu quan trọng hơn tổng điện áp không tải.
- Kiểm tra đường công suất: tìm đầu cos đổi màu, nhựa giắc biến dạng, cáp nóng, cầu chì lỏng và tiếp điểm contactor rỗ. Đo sụt áp trên từng đoạn trong lúc tải thay vì chỉ đo thông mạch khi tắt máy.
- Kiểm tra sạc: xác nhận bộ sạc đúng điện áp và loại bình, chu trình sạc kết thúc bình thường, không có cell nóng hoặc sôi bất thường. Điện áp cao cũng có thể kích hoạt cùng nhóm 7 nháy.
Cách phân biệt các nguyên nhân thường gặp
| Kết quả đo | Khả năng cao | Hướng xử lý |
|---|---|---|
| Tổng áp tụt mạnh, một cell tụt nhiều | Cell suy yếu hoặc hỏng | Đánh giá dung lượng; sửa/thay cell bởi đơn vị chuyên bình |
| Điện áp tại bình ổn nhưng tại controller tụt | Giắc, cáp, cầu chì hoặc contactor có điện trở cao | Làm sạch/thay đúng linh kiện, siết đúng lực và đo lại dưới tải |
| Điện áp cao ngay sau sạc, sạc sai cấu hình | Bộ sạc hoặc cài đặt sạc không phù hợp | Dừng sạc, xác minh bộ sạc và loại bình |
| Nguồn đúng nhưng vẫn 7 nháy | Dây sense nguồn, đầu vào controller hoặc controller | Đối chiếu sơ đồ đúng serial, kiểm tra dây sense trước khi thay controller |
Không nên làm
- Không câu tắt contactor hay mạch bảo vệ để ép xe chạy.
- Không thay controller chỉ vì màn hình báo pin thấp.
- Không dùng phép đo cách điện khi controller và thiết bị điện tử còn nối trong mạch.
- Không trộn cell khác dung lượng/tình trạng nếu chưa được đơn vị chuyên bình đánh giá.
Kiểm tra sau sửa chữa
Xóa lỗi theo đúng tài liệu, thử xe không tải rồi tăng tải từng bước. Ghi điện áp thấp nhất khi tăng tốc và khi nâng, nhiệt độ giắc/cáp/contactactor, tình trạng 7 nháy và khả năng làm việc qua một chu kỳ. Nếu lỗi lặp lại, giữ nguyên dữ liệu đo để truy tiếp đường nguồn; không đổi linh kiện theo phỏng đoán.
Tài liệu đối chiếu

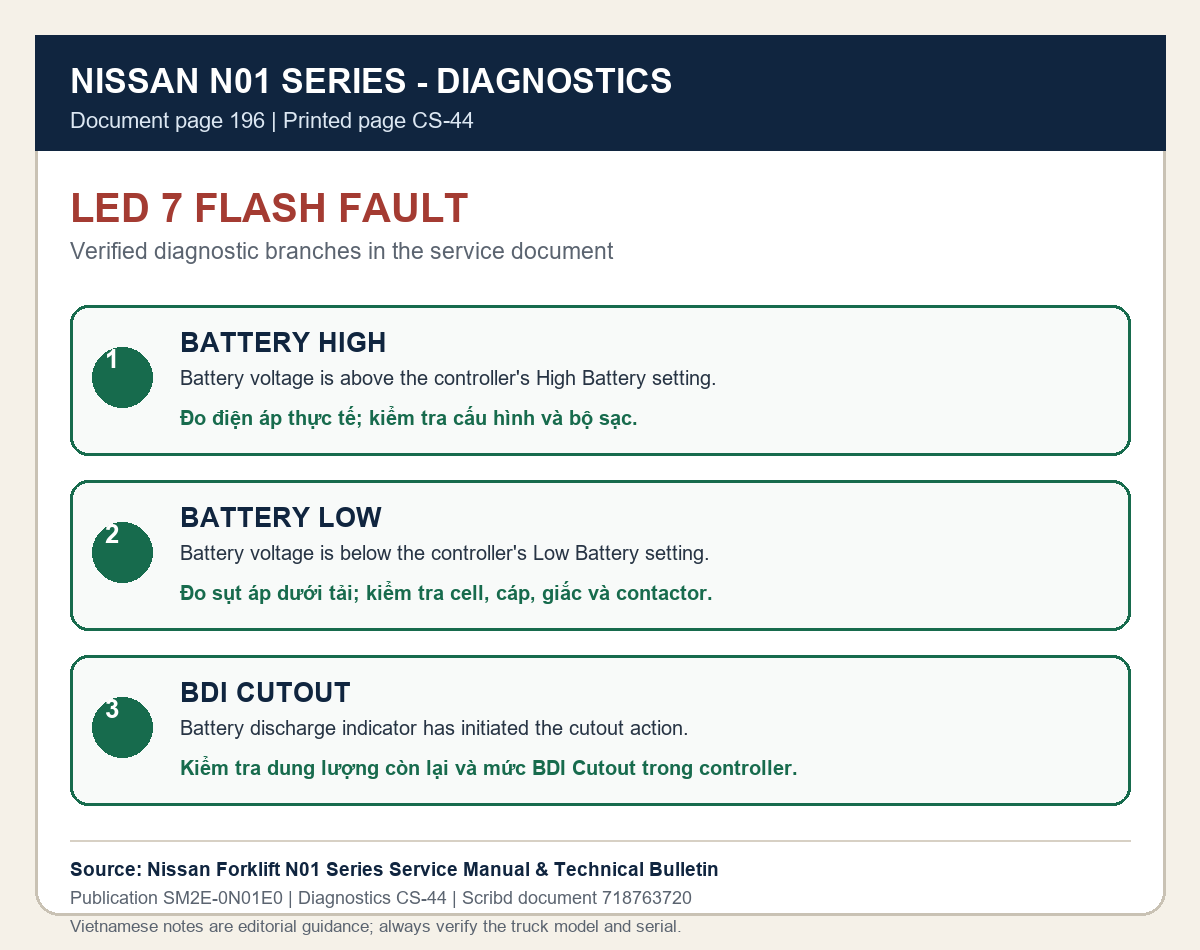

Nguồn chính: Nissan N01 Series Service Manual, mã SM2E-0N01E0, phần chẩn đoán bộ điều khiển mô tả 7 flash là điện áp ắc quy thấp/cao. Bản trực tuyến là nơi tham khảo; khi sửa chữa phải ưu tiên bản manual đúng model và serial của xe.
